操作步骤

一. 示波器和电转仪的连接

  略

二. 开机设定

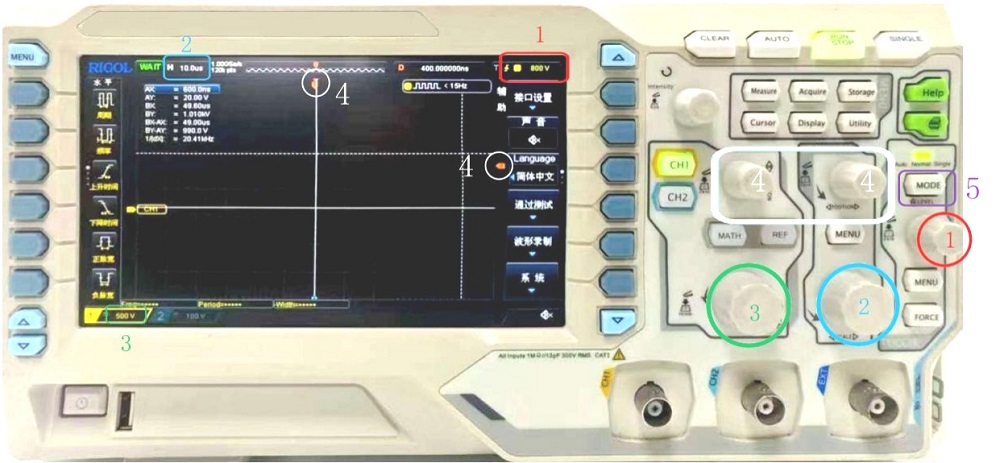

 开机后示波器界面如上图所示。根据电转仪设定的程序范围来调整示波器的区间数值大小。以如下程序为例：

方波电压200-800V，方波脉冲持续时间10-50ms，脉冲间隔时间50ms，脉冲次数2-4次

需要调整1，2，3，4和5这四处参数：

    1. 触发电压，一般是方波电压的50-70%左右，设置为100V，旋钮在右侧中部，显示数值在显示屏在顶部居中；

    2. 横坐标时间，设置为50ms，显示数值在显示屏顶部左侧；

    3. 纵坐标电压，设置为200V，显示数值在底部左侧；

    4. 坐标系原点位置，两个按键都按一下，使得横纵坐标原点都处于水平和垂直方向的中点；

    5. 按mode键，使得上方的绿灯指示在中间的normal档；
三. 波形监测

    示波器设置好之后，可以运行电转仪程序，波形图会直观显示在示波器上。如果想监测电转仪程序输出的精度，那就需要进一步设置坐标系的横纵基准线，通过Δ差值，来精确显示实际输出数值。

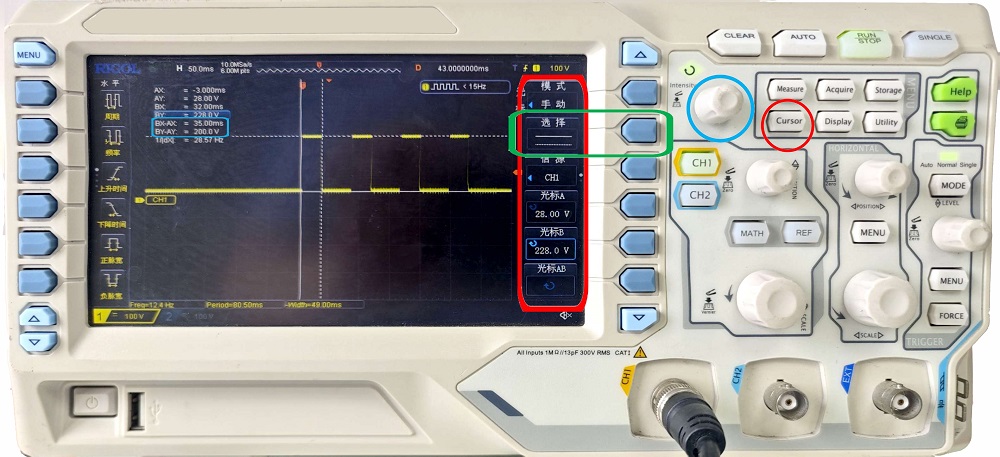

     1. 先按红圈的cursor键，使得左侧红框显示如图；

     2.  绿框内右侧按键反复按动，可以调节绿框内左侧图示中的选择。

     按一次按键，使得绿框内显示为水平方向的平行线，表示光标A和光标B对应的水平基线用来监测垂直方向y轴的电压数值。

     再按一次按键，使得绿框内显示为垂直方向的平行线，表示光标A和光标B对应的水平基线用来监测水平方向x轴的时间数值。

     3. 来回旋转篮圈的旋钮，使得光标A与基准线重合，光标B与方波电压脉冲线或者时间点重合。读取显示屏左上角蓝框内的数据，By-Ay和Bx-Ax的数值，就是对应的电压数值和持续时间数值。

     综上，脉冲方向，脉冲次数，可以从显示图像直接看出；脉冲电压数值、脉冲持续时间、脉冲间隔时间可以通过调整光标而读出数值。
